Respuesta rápida: Cómo hacer coincidir un conector con su aparato de gas
El conector correcto de acero inoxidable para aparatos de gas se selecciona haciendo coincidir tres cosas a la vez: el diámetro de entrada del aparato, la distancia física entre el aparato y la válvula de cierre y el tipo de rosca del extremo que requiere la instalación local. Para la mayoría de las estufas de gas residenciales, un Diámetro nominal de 1/2 pulgada tubo de gas corrugado de acero inoxidable en una longitud de 24 a 48 pulgadas cubre diseños de cocina comunes. Las secadoras de gas generalmente usan el mismo diámetro de 1/2 pulgada pero en un recorrido más largo de alrededor de 48 a 60 pulgadas para que la unidad se pueda tirar hacia adelante para limpiarla. Los calentadores de agua a gas a menudo requieren un conector de 3/8 de pulgada o 1/2 pulgada dependiendo de la entrada de BTU de la unidad. Verificar la placa de datos del electrodoméstico o el manual de instalación para conocer el tamaño de entrada requerido antes de ordenar un conector es el único paso que evita la mayoría de discrepancias en el tamaño.
Las secciones siguientes analizan la lógica del tamaño, la calidad del material, las longitudes estándar, la estructura, los hábitos de instalación y un conjunto de preguntas frecuentes recopiladas de conversaciones de compra reales sobre tubos corrugados de acero inoxidable para los aparatos de gas de conexión.
De qué está hecho un conector de gas corrugado de acero inoxidable

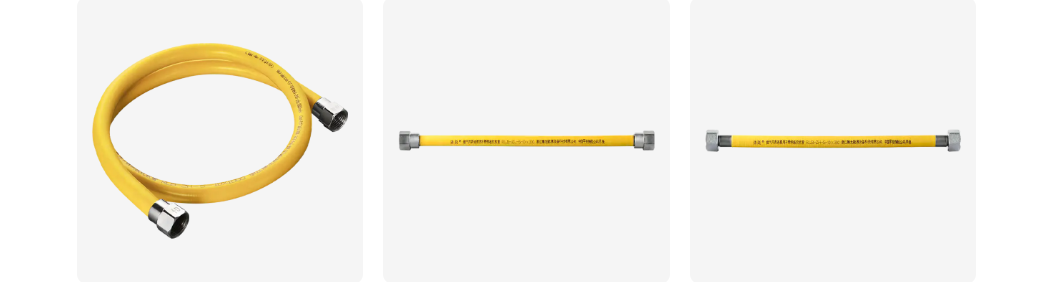

Un conector para aparatos de gas de acero inoxidable pertenece a la familia de las mangueras metálicas. En su núcleo se encuentra un tubo corrugado de acero inoxidable, formado con un patrón de corrugación anular (en forma de anillo) o en espiral, que es lo que permite que un tubo de metal se doble y flexione sin agrietarse. Ese núcleo flexible generalmente está envuelto en una cubierta de PVC suave extruido que es retardante de llama y resistente a la exposición a los rayos ultravioleta, protegiendo el metal que se encuentra debajo de la abrasión, la grasa de la cocina y el desgaste general por manipulación. Los accesorios de los extremos roscados están unidos a cada lado para que el conector pueda unir una línea de gas rígida o una válvula de cierre en un extremo a la entrada de gas del aparato en el otro.
Los tubos corrugados de acero inoxidable para la conexión de aparatos de gas se fabrican habitualmente a partir de Acero inoxidable de grado 304 o 304L , elegido por su equilibrio entre resistencia a la corrosión, soldabilidad y rendimiento contra el envejecimiento a largo plazo en comparación con el acero al carbono simple. Debido a que el tubo es corrugado en lugar de tener paredes lisas, puede absorber pequeñas cantidades de vibración y expansión térmica en la junta, lo que reduce la tensión en las conexiones roscadas durante el uso, mantenimiento o reemplazo normal del electrodoméstico.
A diferencia de las tuberías rígidas de hierro negro, una tubería de gas flexible de acero inoxidable no necesita cortarse, roscarse ni doblarse en el sitio. Se instala como un conjunto listo para usar, que es una de las razones por las que las mangueras de gas corrugadas de acero inoxidable se han convertido en la opción común para conectar electrodomésticos que ocasionalmente necesitan moverse para limpieza o mantenimiento, como estufas y secadoras.
Dentro del conector: componentes principales y cómo encajan entre sí
El siguiente diagrama muestra las partes principales de un conector de gas corrugado de acero inoxidable típico, con la cubierta protectora mostrada parcialmente para que el núcleo corrugado que se encuentra debajo sea visible.
- Tuerca de ajuste final - engrana la rosca en la válvula de cierre del aparato o en la llave de gas.
- Núcleo de tubo de acero inoxidable corrugado - el conducto portador de presión, ondulado para permitir doblarlo sin doblarlo.
- Chaqueta protectora de PVC - protege el núcleo metálico de la abrasión, la humedad, la grasa y la exposición a los rayos ultravioleta.
- Conector de hilo - Rosca macho o hembra dimensionada para coincidir con el estándar regional de plomería en uso.
- Arandela de sellado - forma un sello hermético donde el conector se encuentra con la válvula o el puerto del aparato.
Factores clave a verificar antes de seleccionar un conector
Diámetro y capacidad de flujo de gas
El diámetro interno de un tubo de gas flexible de acero inoxidable determina cuánto gas puede pasar a través de él por minuto. Un conector de tamaño insuficiente en un electrodoméstico con alto BTU puede restringir el flujo y afectar el rendimiento del quemador, mientras que un conector de gran tamaño simplemente desperdicia espacio de enrutamiento sin agregar beneficios. Hacer coincidir el diámetro del conector con el conector de entrada del electrodoméstico es el punto de partida, no una ocurrencia tardía.
Longitud total y distancia de ruta
Medir la distancia real desde la válvula de cierre hasta la entrada del electrodoméstico, incluidas las curvas alrededor de los gabinetes o huecos de la pared, evita pedir un conector que sea demasiado corto para alcanzarlo o tan largo que el exceso de holgura tenga que enrollarse detrás del electrodoméstico.
Tipo de conexión final y estándar de rosca
Las configuraciones comunes son accesorios abocardados, roscas de tubería de hierro macho (MIP) y de tubería de hierro hembra (FIP). La rosca de salida de la válvula y la rosca de entrada del aparato no siempre coinciden, por lo que confirmar ambos extremos antes de la compra evita tener que buscar un adaptador más adelante.
Grado del material y espesor de pared
Un conector de gas de acero inoxidable 304 es la base común para uso residencial y comercial ligero en interiores debido a su resistencia a la corrosión en ambientes típicos de cocinas y cuartos de servicio. El espesor de la pared afecta tanto a la flexibilidad como a la tolerancia a la presión, por lo que las instalaciones comerciales de servicio más pesado pueden requerir un tubo de pared más gruesa.
Clasificación de presión de trabajo
Cada conector está clasificado para una presión máxima de trabajo. Las conexiones de aparatos residenciales de gas natural y propano generalmente funcionan a baja presión, pero los equipos de cocina comerciales o las conexiones de reguladores más grandes pueden funcionar a una presión más alta, lo que requiere un conector clasificado en consecuencia.
Guía de tamaño de conectores por tipo de aparato de gas
La siguiente tabla resume los diámetros nominales típicos y los rangos de longitud que se observan en los electrodomésticos de gas domésticos y comerciales ligeros comunes. Los requisitos reales siempre deben compararse con el manual del electrodoméstico específico, ya que las clasificaciones de salida varían según los modelos.
| Tipo de aparato | Diámetro nominal típico | Rango de longitud típico | Accesorio de extremo común |
|---|---|---|---|
| Estufa/estufa a gas | 1/2 pulgada | 24 - 48 pulgadas | Llamarada o MIP |
| Calentador de agua a gas | 3/8 - 1/2 pulg. | 24 - 36 pulgadas | llamarada |
| Secadora a gas | 1/2 pulgada | 48 - 60 pulgadas | Llamarada o MIP |
| Medidor / Regulador de Gas | 3/4 - 1 pulgada | 12 - 24 pulgadas | MIP/FIP |
| Calentador de pared/espacio | 3/8 pulg. | 18 - 36 pulgadas | llamarada |
| Parrilla al aire libre/calentador de patio | 1/2 pulgada | 36 - 60 pulgadas | llamarada or quick connect |
Longitudes estándar y cómo elegir la adecuada
Las mangueras de gas de acero inoxidable corrugadas generalmente se almacenan en un conjunto de longitudes estándar para que los instaladores puedan elegir la que más se ajuste en lugar de realizar pedidos personalizados para cada trabajo. Un enfoque práctico es medir la distancia en línea recta desde la salida de la válvula hasta la entrada del aparato, agregar un pequeño margen para una curva suave en lugar de una esquina cerrada y redondear hacia arriba a la siguiente longitud disponible en existencia. Dejar el conector ligeramente flojo, en lugar de tenso, permite tirar del aparato hacia adelante para limpiarlo o repararlo sin ejercer presión sobre los accesorios de los extremos.
Generalmente no se recomienda enrollar un conector largo para tensar la holgura no utilizada. El enrollado apretado repetido puede endurecer las corrugaciones después de años de movimiento del aparato, por lo que es preferible elegir una longitud que se ajuste a la distancia de recorrido real a comprar un tamaño grande y enrollar el exceso.
Acero inoxidable 304 frente a otros materiales de tubos comunes
Se prefiere un conector de gas de acero inoxidable 304 para el trabajo con aparatos de gas en interiores en gran parte debido a su contenido de cromo y níquel, que forma una fina capa pasiva de óxido en la superficie que resiste las manchas y picaduras en el aire típico de la cocina o el cuarto de servicio. En comparación con el acero inoxidable 201, que sustituye algo de níquel por manganeso para reducir costos, el grado 304 generalmente resiste mejor la exposición prolongada a la humedad y a productos químicos de limpieza domésticos suaves. El acero al carbono galvanizado, que a veces se ve en hardware más antiguo o de menor costo, se basa en un recubrimiento de zinc que puede desgastarse con el tiempo, después de lo cual el acero subyacente queda expuesto a la corrosión.
Un tubo de gas flexible de acero inoxidable de grado 304 o 304L también tiende a conservar mejor su flexibilidad a través de ciclos de flexión repetidos, ya que las corrugaciones son menos propensas a endurecerse y agrietarse en comparación con alternativas más delgadas o de grado inferior.
| Propiedad | 304 inoxidable Steel | 201 inoxidable Steel | Galvanizado Steel |
|---|---|---|---|
| Resistencia a la corrosión | superior | moderado | Baje una vez que el revestimiento se desgaste |
| Flexibilidad Retention | bueno | bueno | moderado |
| Uso interior típico | común | común in budget lines | Menos común hoy |
Resistencia a la corrosión y rendimiento en servicio a largo plazo
El contenido de cromo en el acero inoxidable 304 y 304L forma una película de óxido pasiva autorreparable en la superficie del tubo. Cuando la superficie se raya durante el manejo o la instalación, esa película tiende a reformarse por sí sola dada la exposición normal al aire, lo cual es parte de la razón por la cual los tubos corrugados de acero inoxidable para los aparatos de gas de conexión continúan especificándose en lugar de alternativas simples de acero al carbono en cocinas y cuartos de servicio donde la humedad y las salpicaduras ocasionales son comunes.
El rendimiento a largo plazo todavía está influenciado por el entorno de instalación. El contacto directo prolongado con agentes de limpieza a base de cloro, aire salino cerca de propiedades costeras o agua estancada alrededor del conector pueden afectar gradualmente incluso al acero inoxidable durante muchos años. Mantener el conector libre de zonas de salpicaduras de productos químicos agresivos y garantizar que el área de instalación tenga una ventilación razonable contribuye a una vida útil más larga.
Mejores prácticas de instalación y manejo
- Cierre el suministro de gas en la válvula principal o del aparato antes de quitar un conector viejo.
- Inspeccione una nueva línea de gas flexible de acero inoxidable para detectar torceduras, abolladuras o daños durante el envío antes de instalarla.
- Evite curvaturas más estrechas que el radio de curvatura mínimo del conector, ya que los pliegues agudos pueden debilitar las corrugaciones.
- Gire la tuerca del extremo al apretar en lugar de girar el cuerpo del tubo, lo que evita que las corrugaciones se esfuercen.
- Utilice una llave del tamaño adecuado y evite apretar demasiado las uniones roscadas más allá de lo necesario para un sellado perfecto.
- Realice una verificación de las burbujas de agua y jabón en cada junta después de la instalación para confirmar que no haya fugas antes de restablecer el flujo de gas.
- Dirija el conector lejos de las trayectorias de las llamas del quemador, áreas de goteo del horno y componentes móviles de la secadora para evitar el calor o el desgaste mecánico.
Errores comunes que se deben evitar al elegir un conector
- Reutilizar un conector antiguo en un electrodoméstico recién instalado en lugar de instalar uno nuevo del mismo tamaño en la nueva unidad.
- Seleccionar un diámetro más pequeño que el requerido por la entrada del aparato, lo que puede restringir el flujo de gas al quemador.
- Pasar el conector a través del espacio de una puerta de gabinete o de un cajón donde se pueda pellizcar repetidamente con el tiempo.
- Ignorar el radio de curvatura mínimo del fabricante al apretar el conector en un espacio reducido detrás de un electrodoméstico.
- Mezclar tipos de roscas incompatibles con adaptadores improvisados en lugar de conseguir un conector con el conector final correcto.
- Saltarse la verificación de fugas posterior a la instalación, que es un paso rápido que confirma que cada junta esté sellada adecuadamente.
Acerca de la tecnología de equipos energéticos de Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. investiga, fabrica y procesa equipos de energía, con una gama de productos que abarca mangueras metálicas, componentes de tuberías de gas natural, accesorios de plomería, artículos sanitarios, válvulas, productos de plástico y hardware. La empresa opera desde una instalación en Yuyao, Ningbo, Zhejiang, que cubre un área de aproximadamente 40 acres con una fábrica de aproximadamente 30.000 metros cuadrados.
La capacidad de producción incluye 30 líneas de soldadura y conformado junto con 2 líneas ininterrumpidas de hornos de hidrógeno para fusión de sólidos, respaldadas por equipos de prueba como un espectrómetro de lectura directa para análisis de materiales metálicos y un probador de estanqueidad al flujo utilizado para verificar los ensamblajes terminados antes de que salgan de la fábrica. Como fabricante y proveedor de conectores de gas de acero inoxidable, la empresa produce tubos corrugados de acero inoxidable para conectar aparatos de gas junto con productos relacionados de accesorios para mangueras y tuberías de metal, con el respaldo de un equipo interno de investigación, diseño y producción.
Trabajando como fabricante de conectores de gas flexibles, Zhejiang Zhenlong Energy Equipment Technology continúa construyendo relaciones de cooperación con socios tanto a nivel nacional como internacional en torno a objetivos de fabricación compartidos.
Preguntas frecuentes
P1. ¿Qué es un conector de gas de acero inoxidable?
Un conjunto de manguera de metal flexible que conecta una válvula de suministro de gas a la entrada de un electrodoméstico, construido alrededor de un núcleo de tubo corrugado de acero inoxidable 304 o 304L con una cubierta protectora de PVC y accesorios de extremo roscados.
P2. ¿Qué es un tubo de gas corrugado de acero inoxidable?
El tubo metálico con crestas en forma de acordeón en el centro del conector. Sus corrugaciones anulares o en espiral le dan al tubo flexibilidad y al mismo tiempo mantienen la presión del gas de manera segura a lo largo de su longitud.
P3. ¿Qué es un conector flexible para aparatos de gas?
Cualquier conector diseñado para doblarse y flexionarse durante la instalación y el movimiento del aparato, a diferencia de los tubos rígidos de hierro negro o cobre. Los conectores corrugados de acero inoxidable son la opción flexible más común que se utiliza en interiores.
P4. ¿Para qué se utilizan los conectores de gas de acero inoxidable?
Unir una línea de gas fija o una válvula de cierre a aparatos de gas domésticos y comerciales, permitiendo un pequeño movimiento para limpieza, mantenimiento o reemplazo de aparatos.
P5. ¿Qué electrodomésticos utilizan conectores de gas?
Estufas y estufas a gas, hornos, calentadores de agua sin tanque y de almacenamiento, secadoras de ropa, calentadores de pared o espaciales, chimeneas a gas, medidores y equipos de cocina para exteriores, como parrillas y calentadores de patio.
P6. ¿Cuál es la diferencia entre una manguera de gas y un conector de gas?
Los dos términos suelen describir el mismo producto. El conector generalmente se refiere al conjunto fijo que cumple con el código que une un electrodoméstico a una válvula de cierre, mientras que la manguera a veces puede describir un tubo flexible más general.
P7. ¿Qué tamaño de conector de gas necesito?
El tamaño correcto depende del diámetro del accesorio de entrada del electrodoméstico, su demanda de BTU y la distancia física a la válvula de cierre. La placa de identificación del electrodoméstico o el manual de instalación es el lugar más confiable para verificar.
P8. ¿Qué tamaño de conector de gas se utiliza para una estufa de gas?
La mayoría de las estufas y estufas de gas residenciales utilizan un conector de 1/2 pulgada de diámetro nominal, generalmente entre 24 y 48 pulgadas de largo, aunque algunos modelos pueden requerir un tamaño diferente, como se indica en el manual.
P9. ¿Qué tamaño de conector de gas se utiliza para una secadora a gas?
Las secadoras a gas también suelen utilizar un conector de 1/2 pulgada de diámetro nominal, generalmente en una longitud más larga de alrededor de 48 a 60 pulgadas, para que la secadora se pueda sacar para acceder a la trampa de pelusa y limpiarla.
