Seguridad de CSST: comprensión de los riesgos de las tuberías de gas y las mejores prácticas de instalación

Tubería corrugada de acero inoxidable (CSST) es ahora una de las formas más comunes de suministrar gas natural dentro de edificios residenciales y comerciales. Pero la seguridad del CSST no se decide mediante un único resultado de prueba o certificado. En la práctica, un sistema CSST seguro es la combinación de cuatro cosas: la resistencia a la corrosión y la vida a la fatiga del propio acero inoxidable, la precisión del proceso de corrugación, la calidad de los accesorios y válvulas instaladas en cada extremo, y la conexión eléctrica y la protección mecánica aplicada durante la instalación. Si alguno de esos eslabones es débil, toda la tubería de gas se convierte en un riesgo, sin importar qué tan bien se vea la tubería por fuera.

Lo que realmente cubre la seguridad CSST

CSST es un tubo continuo y flexible de acero inoxidable con un perfil de pared ondulado. Reemplazó a la tubería rígida de hierro negro en muchas aplicaciones porque es más rápida de encaminar, tiene menos juntas y puede absorber el asentamiento de los edificios y el movimiento sísmico mejor que la tubería rígida. Menos uniones significan menos puntos potenciales de fuga, que es el principal argumento de seguridad del CSST.

Sin embargo, la conversación sobre seguridad rara vez se detiene en el tubo en sí. Una instalación CSST completa incluye conectores, válvulas de bola, tees, cajas de pared, fundas protectoras y el conductor de conexión. Las revisiones de incidentes de la industria muestran repetidamente que la mayoría de las fugas de gas se encuentran en las conexiones finales, no en el tramo largo del tubo corrugado. Por eso un El sistema CSST seguro debe evaluarse como un conjunto completo. , desde el medidor o colector de gas hasta la entrada del aparato.

Por qué la pipa por sí sola no es suficiente

A veces, los especificadores se centran únicamente en el grado de acero inoxidable y el espesor de la pared, y luego asumen que todo el sistema es seguro. Pero el tubo es tan fiable como sus terminaciones. Un accesorio que no coincide, una tuerca demasiado apretada, una curvatura desprotegida o la ausencia de conexión eléctrica pueden anular las ventajas materiales del acero inoxidable 304. Cuando planifique una instalación CSST, piense desde el aparato hacia atrás: qué tocará el gas, qué mantendrá unida la junta y cómo se protegerá la línea cuando pasa a través de paredes o gabinetes.

Seguridad a nivel de materiales: grado de acero inoxidable, corrugación y corrosión

La seguridad de CSST comienza en la fábrica. La mayoría de los productos CSST de calidad están fabricados con acero inoxidable austenítico 304, un grado con resistencia bien documentada a la corrosión general, buena tenacidad a bajas temperaturas y propiedades mecánicas estables en una amplia gama de temperaturas de funcionamiento. Para aplicaciones de gas, 304 es la base; Para ambientes costeros o industriales agresivos, algunos proyectos pasan a 316 o agregan una capa exterior resistente a la corrosión.

El perfil ondulado no es sólo una característica de flexibilidad. Las repetidas corrugaciones anulares distribuyen la tensión de flexión sobre una superficie más grande, lo que suaviza el impacto de la vibración de los aparatos de gas y evita la tensión localizada en un solo punto. Cuando el paso y la profundidad de la corrugación se producen consistentemente, el tubo también tiene un comportamiento de fatiga predecible durante muchos años de ciclos de presión. Nuestra revisión de ingeniería de Cómo el diseño corrugado reduce el riesgo de fugas. explica por qué la geometría es tan importante como la metalurgia.

El gráfico anterior refleja un patrón común de los informes de fallas de campo: los riesgos de mayor energía, como la formación de arcos inducidos por rayos en un sistema no adherido, representan la mayor amenaza, mientras que el material base de acero inoxidable en sí rara vez es la causa principal de la falla. Los niveles de riesgo reales dependen en gran medida de su entorno de instalación.

Consideraciones sobre la corrosión en instalaciones reales

El acero inoxidable 304 puede sufrir picaduras o grietas por corrosión bajo tensión cuando se expone a cloruros a temperaturas elevadas. El aire salado de la costa, las sales de deshielo que llegan a un garaje o los productos químicos de limpieza almacenados cerca de la tubería de gas pueden crear un microambiente rico en cloruro. Para esas situaciones, un Manguera de gas de acero inoxidable resistente a la corrosión con protección de aleación mejorada. Es una opción más defendible que un tubo estándar recubierto de PVC amarillo. La ruta de fabricación también importa: una superficie lisa procedente de un proceso de formado y recocido limpio deja menos lugares donde se inicie la corrosión.

Manguera de gas corrugada de acero inoxidable al por mayor suministro resistente a la corrosión ZLR-05 Zhejiang Zhenlong es un proveedor de ZLR-05 resistente a la corrosión de mangueras de gas corrugadas de acero inoxidable al por mayor de China y una empresa OEM/ODM, The Sta... Ver producto →

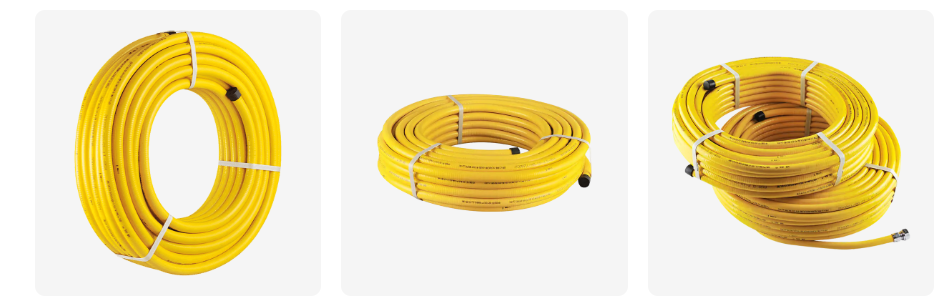

Si está seleccionando la tubería principal para un sistema completo de tuberías de gas, busque certificados de materiales verificados y una geometría de corrugación uniforme. un Tubería de gas corrugada de acero inoxidable 304 con espesor de pared constante le brinda una base predecible para la clasificación de presión, el rendimiento de flexión y la durabilidad a largo plazo.

Venta al por mayor de tubos de gas corrugados de acero inoxidable 304 ZLR-02 Proveedores, Empresa Zhejiang Zhenlong es un proveedor mayorista de tubos de gas corrugados de acero inoxidable 304 ZLR-02 de China y una empresa OEM/ODM. El acero inoxidable 304... Ver producto →

Peligros de instalación: unión, flexión y protección mecánica

Los errores de instalación causan más incidentes de seguridad CSST que defectos materiales. El problema mejor documentado son los daños causados ​​por rayos. Si un sistema CSST no está conectado eléctricamente, un rayo cercano puede inducir una diferencia en el potencial eléctrico entre la tubería y el metal cercano conectado a tierra. Esa diferencia de potencial puede crear un arco a través de la delgada pared de acero inoxidable, produciendo una fuga estenopeica. Los códigos nacionales, incluido el NFPA 54 en los Estados Unidos, ahora exigen unión para los sistemas CSST. Este paso no es opcional, sin importar cuán conveniente sea el recorrido del tubo.

La protección mecánica es el segundo factor importante de instalación. CSST se puede doblar a mano, pero sólo dentro del radio de curvatura mínimo indicado por el fabricante. La flexión repetida en el mismo punto, una torcedura cerca de un conector o un contacto brusco con un perno metálico pueden crear una concentración de tensión que eventualmente se agrieta. Para líneas que pasan a través de pisos, paredes o gabinetes, se recomienda encarecidamente un recinto protector. Esta es exactamente la razón por la que el La caja de interruptores empotrada en la pared se convirtió en el nuevo estándar de seguridad para las mangueras de gas doméstico. : fija el tubo en un recorrido definido, lo mantiene alejado de bordes afilados y proporciona a los instaladores una superficie limpia para la conexión de la válvula.

Para instalaciones ocultas, elija una caja de protección de pared enterrada con la clasificación adecuada. Un bien diseñado Caja de interruptores de pared enterrada de acero inoxidable para manguera de gas doméstica Sirve como protección mecánica y como interfaz estructurada para la válvula de cierre, de modo que el tubo flexible nunca soporta el peso de la válvula ni la tensión del movimiento de la pared.

Caja de interruptor de pared enterrada de acero inoxidable al por mayor para proveedores de mangueras de gas domésticas, Co Zhejiang Zhenlong es una caja de interruptores de pared enterrada de acero inoxidable al por mayor de China para proveedores de mangueras de gas domésticas y una empresa OEM/ODM, The... Ver producto →

Accesorios y válvulas: dónde realmente comienzan las fugas

Cuando los instaladores y propietarios describen una fuga de CSST, el punto de falla casi siempre se encuentra en una conexión roscada, una tuerca de compresión o un cuerpo de válvula, no en el medio del recorrido del tubo. Esa simple observación explica por qué los accesorios no son una idea de último momento; Son la capa crítica de seguridad de todo el sistema de suministro de gas.

Las válvulas de bola con base sólida aíslan el aparato para su mantenimiento. Las camisetas distribuyen gas a múltiples salidas. Las cajas de pared llevan la terminación a una posición controlada. Cada componente debe tener una geometría de sellado que coincida con el extremo del tubo corrugado y el tipo de rosca debe coincidir con su código de gas local (por ejemplo, NPT en Norteamérica o BSP en muchos otros mercados). Cuando la tubería, el conector y la válvula son del mismo fabricante, se documenta la compatibilidad; mezclar marcas en una línea de gas es un riesgo de instalación común pero evitable.

Si el trabajo requiere durabilidad adicional en una cocina o ambiente industrial, tómese el tiempo para revisar cómo elegir correctamente una manguera de gas de acero inoxidable envuelta en metal antes de especificar el montaje. La envoltura metálica añade resistencia a la abrasión y resistencia mecánica, pero también cambia la rigidez a la flexión y el diseño de los terminales, por lo que necesita su propia evaluación cuidadosa.

Verificación de la seguridad en la fábrica: calidad y cumplimiento de la fabricación

No es lo mismo un certificado en un sitio web que un sistema de fabricación que produce constantemente tubos seguros. Cuando evalúe a un proveedor de CSST, pregunte sobre el análisis de materiales, el control del proceso de soldadura y las pruebas de presión final. Estos son los pasos concretos que separan a una fábrica madura de un simple importador de tubos.

Zhejiang Zhenlong Energy Equipment Technology Co., LTD. es un fabricante que sigue este camino disciplinado. Con sede en Yuyao, Ningbo, la empresa opera una instalación de 40 acres con una fábrica de 30.000 metros cuadrados, 30 líneas de producción de soldadura y conformado, y dos líneas de producción continua de hornos de hidrógeno de fusión sólida. Los materiales entrantes y salientes se verifican con un espectrómetro de lectura directa para determinar la composición del metal, y los conjuntos terminados se verifican con probadores de estanqueidad al flujo. La empresa posee la licencia de fabricación de equipos especiales de la República Popular China para tuberías de presión, cuenta con informes de certificación CE a través de un centro de pruebas nacional y es miembro de la Asociación de Gas Urbano de China. Esas no son insignias decorativas; son evidencia de que los puntos de control de trazabilidad de materiales, soldadura y pruebas de fugas están realmente implementados.
